Однолазерный микроскоп Confotec® Uno

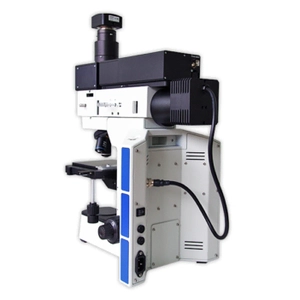

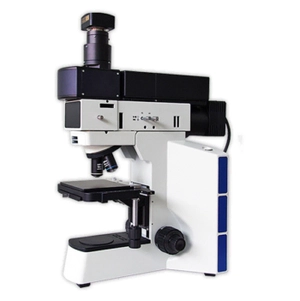

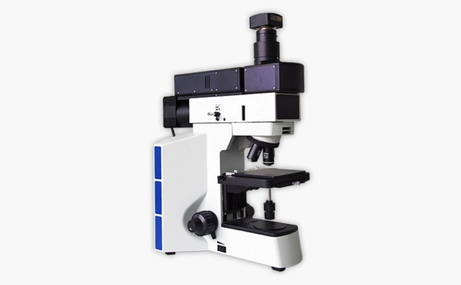

Новый конфокальный микроскоп Confotec® Uno производства СОЛ инструментс – это компактный прибор с одним встроенным лазером 532 нм или 785 нм (опционально) с телескопом и одноканальным спектрометром изображения, который выполнен на 120-мм вертикальной оптической платформе и 4096-пиксельном линейном ПЗС-детекторе, позволяющем получать спектры с высоким разрешением и высокоэффективным сбором света.
Преимущества микроскопа Confotec® Uno
Особенности микроскопа
- Малошумящий детектор нового типа, который характеризуется высоким отношением сигнал/шум и позволяет производить измерения без низкотемпературного охлаждения;
- Опционально микроскоп может быть оснащен автоматизированным столом для получения 2D Рамановских изображений различных микроскопических объектов с пространственным XY разрешением около 1 мкм, а также защитным кожухом для обеспечения лазерной безопасности требованиям Класс-1.
- Высокая чувствительность – детектирование кремниевого пика третьего порядка;
- Высокое спектральное разрешение;
- Долговременная надежность и стабильность в работе, без подстройки прибора;
- Благодаря единой моноблочной конструкции Confotec® Uno не требует наличия оптического стола, а также может быть транспортирован без последующей наладки;
- Гарантированная надёжность: отсутствие подвижных элементов в приборе и автоматическая калибровка спектра обеспечивают долговременную стабильность прибора и воспроизводимость результатов измерений;
- Простота эксплуатации: работа с прибором сводится к установке образца и выбору интересующей области, плюс плавная регулировка мощности лазеров.
Общие характеристики системы
Спектральные характеристики
Области применения Confotec® Uno
| Микроскоп: | Прямой микроскоп с турелью на 6 микро-объективов, с диодным осветителем для работы в режиме светлого/тёмного поля в отраженном свете и цветной видеокамерой. Комплект объективов выбирается индивидуально исходя из типа измеряемых образцов. |
| Спектрометр: | Высокоэффективный спектрометр с фиксированным положением решетки. Исходя из типа измеряемых образцов предлагаются два варианта дифракционной решётки для обеспечения оптимального регистрируемого диапазона и спектрального разрешения. |
| Детектор: | Высокочувствительный линейный детектор. Диапазон спектральной чувствительности от 200 до 1100 нм. Количество пикселей: 4096, размер пиксела: 7х200 мкм. |
| Лазер: | DPSS лазер с длиной волны 532±0.1 нм, мощность 50 мВт. Опционально: диодный лазер с длиной волны 785±0.1 нм, мощность 130 мВт с оптическим изолятором. |
| Чувствительность: | Детектирование кремниевого пика третьего порядка. |
| Разрешение: | Пространственное: латеральное (XY) < 1 мкм; аксиальное (Z) < 2 мкм. |
| Видеокамера: | Цветная (не менее 5 Мп) с возможностью сохранения изображения на компьютере. |
| Сканирование образца: | Опционально. Прецизионный автоматизированный ХУ столик с диапазоном перемещений 100х75 мм и минимальный шагом 100 нм. |
Области применения Confotec® Uno
Искусство и историческое наследие
Геология и минералогия
Материаловедение
Другие области применения
Геммология
Изучение окружающей среды
Судебная экспертиза (криминалистика)
- Анализ таблеток и растворов;
- Идентификация и анализ присадок и наполнителей;
- Контроль состояния лекарств: чистота и качество;
- Проверка сырья (100% идентификация).
- Изучение сохранения, деградации и старения предметов искусства;
- Идентификация материалов, используемых для предметов искусства.
- Идентификация геологических материалов;
- Оценка включений в минералах;
- Анализ химического состава.
- Анализ различных углеродных структур;
- Анализ новых материалов, используемых в области нанотехнологий.
Конфокальный микроскоп Confotec® Uno имеет широкий диапазон областей применения. Свяжитесь с нами для получения информации, относящейся к Вашей области интересов.
- Идентификация и проверка (исследование) драгоценных камней неразрушающим методом;
- Контроль подделок (изделий из циркония).
- Обнаружение загрязнителей;
- Анализ осадков в воде.
- Идентификация различных наркотиков неразрушающим методом;
- Идентификация и анализ растворителей;
- Экспертиза волокон, тканей, пигментов, пятен и др.;
- Доказательство подлинности произведений искусства неразрушающим методом;
- Анализ поддельных документов, лекарств, денег.
| Длина волны лазера | Мощность лазера | Регистрируемый диапазон | Спектральное разрешение |
| 532 нм | 50 мВт | 70 см⁻¹ — 3155 см⁻¹ 70 см⁻¹ — 4740 см⁻¹ | 4 см⁻¹ — 4,7 см⁻¹ 6,8 cм⁻¹ — 7,5 см⁻¹ |
| 785 нм | 130 мВт | 50 см⁻¹ — 2140 см⁻¹ 50 см⁻¹ — 3500 см⁻¹ | 2,8 cм⁻¹ — 3,2 см⁻¹ 6,7 см⁻¹ — 7 см⁻¹ |
