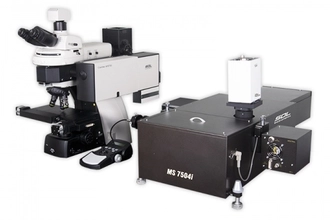

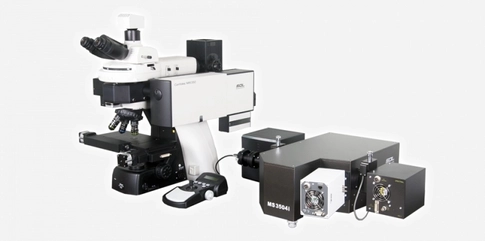

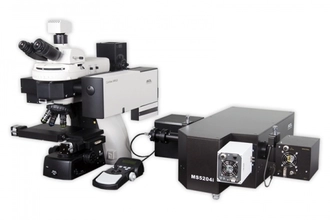

Рамановские микроскопы-спектрометры серии Confotec® MR
Компактные Рамановские конфокальные микроскопы серии MR — модели Confotec® MR350, Confotec® MR520 и Confotec® MR750 — предназначены для проведения микроспектральных измерений с возможностями на уровне систем high-end класса.
Все модели имеют жесткий, не требующий подъюстировок дизайн, обладают одновременно высокой чувствительностью и высоким пространственным разрешением. Спектральные измерения обеспечиваются высокоэффективным автоматизированным Imaging монохроматором-спектрографом с фокусным расстоянием 350, 520 или 750 мм.
В каждой модели конфокальных микроскопов серии MR имеется пять вариантов конфигурации, поэтому Вы всегда сможете подобрать микроскоп оптимальный для решения Ваших научных или промышленных задач.
В каждой модели конфокальных микроскопов серии MR имеется пять вариантов конфигурации, поэтому Вы всегда сможете подобрать микроскоп оптимальный для решения Ваших научных или промышленных задач.
- Общее описание микроскопов-спектрометров Confotec® MR350, MR520 и MR750
- Применение 3D сканирующего микроскопа Confotec® MR350 / MR520 / MR750: статьи
Рамановская конфокальная лазерная сканирующая микроскопия: теория
Компактные Рамановские конфокальные микроскопы моделей Confotec® MR350, Confotec® MR520 и Confotec® MR750 предназначены для проведения микроспектральных измерений с возможностями на уровне систем high-end класса.
Все модели имеют жесткий, не требующий подъюстировок дизайн, обладают одновременно высокой чувствительностью и высоким пространственным разрешением. Спектральные измерения обеспечиваются высокоэффективным автоматизированным Imaging монохроматором-спектрографом с фокусным расстоянием 350, 520 или 750 мм.
Широкие возможности, высокая надежность и компактность конфокальных микроскопов моделей Confoteс® MR350, Confotec® MR520 и Confoteс® MR750 позволяют использовать их для решения широкого круга научных и промышленных задач. Объектами исследований могут быть полупроводники, жидкие кристаллы, полимеры, фармацевтические и биологические вещества, одиночные молекулы и наночастицы.
В каждой модели конфокальных микроскопов-спектрометров серии MR имеется пять вариантов конфигурации, оптимальной для решения Ваших задач.
Все модели имеют жесткий, не требующий подъюстировок дизайн, обладают одновременно высокой чувствительностью и высоким пространственным разрешением. Спектральные измерения обеспечиваются высокоэффективным автоматизированным Imaging монохроматором-спектрографом с фокусным расстоянием 350, 520 или 750 мм.
Широкие возможности, высокая надежность и компактность конфокальных микроскопов моделей Confoteс® MR350, Confotec® MR520 и Confoteс® MR750 позволяют использовать их для решения широкого круга научных и промышленных задач. Объектами исследований могут быть полупроводники, жидкие кристаллы, полимеры, фармацевтические и биологические вещества, одиночные молекулы и наночастицы.
В каждой модели конфокальных микроскопов-спектрометров серии MR имеется пять вариантов конфигурации, оптимальной для решения Ваших задач.
Отличительные особенности микроскопов серии Confotec® MR
- Модульный принцип построения: основной Рамановский оптический модуль с встроенным лазером крепится к микроскопу, а Imaging монохроматор-спектрограф подсоединяется с помощью оптического световода и может быть произвольно расположен на рабочем столе оператора.
- Жёсткий, не требующий подъюстировок дизайн обеспечивает высокую температурную и временную стабильность спектральных измерений.
- Неразрушающий анализ, не требующий подготовки проб.
- Использование двух автоматически переключаемых лазеров с разными длинами волн позволяет расширить круг типов образцов для Рамановских измерений и минимизировать влияние флуоресценции.
- Спектральные измерения обеспечиваются высокоэффективным автоматизированным Imaging монохроматором-спектрографом с фокусным расстоянием 350, 520 или 750 мм с автоматизированной турелью для установки четырёх дифракционных решеток.
- При конфокальном методе измерения глубина резкости пространственного изображения ограничена и в фокусе находятся только некоторые области измеряемой плоскости образца. Наличие скоростного “reflection” модуля позволяет быстро найти сфокусированные области образца и использовать их в дальнейшем для Рамановских измерений. Это дает существенный выигрыш по времени и позволяет сразу применить высокоапертурный объектив для получения Рамановского изображения исследуемого образца с высоким пространственным разрешением.
- Одновременное построение Рамановских изображений и изображения образца в отраженном лазерном свете с высокой скоростью благодаря применению “reflection” модуля и высокоскоростного ФЭУ для спектральных измерений совместно с гальваносканнером X-Y.
- Совместное использование гальваносканера X-Y с автоматизированным столом позволяет получать изображения больших размеров – панорамные Рамановские изображения и панорамные изображения образца в отраженном лазерном свете с высоким пространственным разрешением и высокой скоростью.
- Использование пьезо-Z подвижки микрообектива совместно с гальваносканнером X-Y позволяет производить 2D и 3D Рамановское картирование поверхности образца.
- Автоматическая калибровка спектров.
Конфигурация микроскопов серии Confotec® MR
Наиболее полная конфигурация, которая соответствует моделям Confotec® MR350-SRMSp, Confotec® 520-SRMSp и Confotec® 750-SRMSp, включает:
- Микроскоп с автоматизированным столом.
- Рамановский модуль, интегрированный в конструктив оптического микроскопа.
- Два лазера, переключаемых автоматически: один лазер интегрирован внутрь рамановской системы (473 нм или 532 нм), другой – внешний (633 нм или 785 нм).
- Imaging монохроматор-спектрограф с фокусным расстоянием 350, 520 и 750 мм с автоматизированной 4-х решёточной турелью.
- Цифровая ПЗС (CCD) камера с пельтье-охлаждением для спектральных измерений.
- Высокоскоростной модуль ФЭУ для получения Рамановских изображения с системой быстрого детектирования (1001х1001 точек за 3 секунды).
- Гальваносканер X-Y и пьезосканер Z.
- «Reflected» модуль для получения изображения в отраженном свете с системой быстрого детектирования (1001х1001 точек за 3 секунды).
Применение микроскопов-спектрометров серии Confotec® MR: ключевые статьи
Идентификация драгоценных камней методом спектроскопии комбинационного рассеяния
Применение Рамановской конфокальной микроскопии для анализа полимерных пленок
Анализ инструментов с алмазными покрытиями методом спектроскопии КР
Инспекция ячеек солнечных батарей методом микроскопии комбинационного рассеяния
Анализ фармацевтических таблеток методом спектроскопии комбинационного рассеяния
Данная работа демонстрирует возможности конфокальной спектроскопии комбинационного рассеяния (КР) света для установления подлинности драгоценных камней…
Конфокальная Рамановская микроскопия (микроскопия комбинационного рассеяния) является мощным аналитическим инструментом, позволяющим проводить трехмерное картирование полимерных пленок…
Данная работа демонстрирует возможности конфокальной спектроскопии комбинационного рассеяния (КР) света для установления подлинности драгоценных камней…
В ближайшем будущем, энергия из возобновляемых источников будет играть важную роль, например, солнечная энергия. Чтобы преобразовывать энергию солнечного света непосредственно в электричество, широко используются солнечные батареи на основе кристаллического или поликристаллического кремния…
Конфокальная микроскопия комбинационного рассеяния широко используется в фармацевтике. Такая техника позволяет идентифицировать химические компоненты лекарств, а также молекулярные конформеры…
| Лазер | Объектив: увеличение и числовая апертура NA | Простр. разрешение по XY | Аксиальное разрешение по Z |
| 473 нм | 100x, NA = 0.95 | 390 нм | 550 нм |
| 532 нм | 100x, NA = 0.95 | 440 нм | 620 нм |
| 633 нм | 100x, NA = 0.95 | 520 нм | 730 нм |
| 785 нм | 100x, NA = 0.95 | 650 нм | 910 нм |
| Спектральный диапазон регистрации Рамановских сигналов: | 60 сm⁻¹ ～ 12000 сm⁻¹ (зависит от длины волны лазера возбуждения) |
| Спектральное разрешение: | не менее 0.145 см⁻¹ (решётка 75 штр/мм Эшелле) модель Confotec® MR520 |
| Тип, модель: | прямой Nikon Eclipse Ni-U |
| Микрообъективы: | 100х NA-0.95, 40х NA-0.75, 20х NA-0.50 и др. |
| Окуляры: | 10x (опционально 12.5x, 15x) |
| Моторизованный столик: | для моделей SRMSp и SRM |
|
|
| Ручная фокусировка по Z: | Пример текста... |
|
|
| Z-сканер: | Пример текста... |
|
|
| Цифровая видеокамера высокого разрешения: | с Пельтье охлаждением (–20 °С относительно температуры окружающей среды) |
|
|
| Цифровая видеокамера высокого разрешения: | без охлаждения |
|
|
| Ввод лазерного излучения: | трёхпозиционная автоматизированная турель |
Общие характеристики конфокального микроскопа Confotec® NR500
Пространственное разрешение
Спектральные характеристики
Imaging монохроматор-спектрограф MS 5204i
Микроскоп
Imaging монохроматор-спектрограф MS 3504i
Imaging монохроматор-спектрограф MS 7504i
Цифровая спектральная камера*
Модуль скоростного сканирования X, Y
ФЭУ для спектральных измерений
Модуль конфокального лазерного микроскопа
Встроенный лазер 532 нм
Внешний лазер 633 нм
Внешний лазер 633 нм
Другие модели лазеров в диапазоне 325 нм — 830 нм могут быть включены в комплект поставки по запросу.
Встроенный лазер 473 нм
В качестве интегрального детектора для регистрации Рамановских спектров используется Фоторегистрирующий модуль со встроенным одноступенчатым термоэлектрическим элементом Пельтье с принудительным воздушным охлаждением, модель H7844 производства фирмы Hamamatsu:
Рамановский оптический модуль
| Оптика, оптимизированная для спектрального диапазона: | видимый (VIS) и ближний ИК (NIR) 400-1100 нм |
| Ввод лазерного излучения: | каждый из встроенных лазеров – напрямую; внешний лазер: 633 нм – через световод, 785 нм – напрямую |
| Расширитель пучка лазера: | коэффициент увеличения 2x – 10x |
| Узел отрезающих (Edge) фильтров: | однопозиционный на два Edge фильтра, ручная быстрая смена фильтров |
| Конфокальный пинхол: | световод Ø 50 мкм |
| Ослабитель лазерного пучка: | нейтральный фильтр с изменяемой плотностью (VND), 0 — 3D |
- Общие характеристики системы микроскопа серии Confotec® MR
- Режимы сканирования для конфигураций SRMSp, SRSp, SRM, SR и S
- Оптический микроскоп
- Рамановский оптический модуль
- Imaging монохроматор-спектрограф
- Imaging монохроматор-спектрограф MS 3504i
- Imaging монохроматор-спектрограф MS 5204i
* Конфигурация с улучшенным пространственным разрешением и регулируемой конфокальной диафрагмой доступна по запросу.
- Imaging монохроматор-спектрограф MS 7504i
- Цифровая спектральная камера
- ФЭУ для спектральных измерений
- Модуль скоростного сканирования X, Y
- Модуль конфокального лазерного микроскопа
- Лазеры: встроенные лазеры 532 и 473 нм, внешние лазеры 633 и 785 нм
- Варианты исполнения микроскопа серии Confotec® MR
| |
|
| |
|
| |
|
| |
|
| |
|
Сканирование
Imaging монохроматор-спектрограф
Лазеры: встроенные и внешние
Варианты исполнения
Confotec® MR350-SRMSp
Confotec® MR520-SRMSp
Confotec® MR750-SRMSp
Confotec® MR520-SRMSp
Confotec® MR750-SRMSp
Confotec® MR350-SRSp
Confotec® MR520-SRSp
Confotec® MR750-SRSp
Confotec® MR520-SRSp
Confotec® MR750-SRSp
Confotec® MR350-SRM
Confotec® MR520-SRM
Confotec® MR750-SRM
Confotec® MR520-SRM
Confotec® MR750-SRM
Confotec® MR350-SR
Confotec® MR520-SR
Confotec® MR750-SR
Confotec® MR520-SR
Confotec® MR750-SR
Confotec® MR350-S
Confotec® MR520-S
Confotec® MR750-S
Confotec® MR520-S
Confotec® MR750-S
| Модель микроскопа | Confotec® MR350 | Confotec® MR520 | Confotec® MR750 |
| Модель монохроматора-спектрографа | MS3504i | MS5204i | MS7504i |
| Оптическая схема: | Черни-Тернера | Черни-Тернера | Черни-Тернера |
| Порты: | 1 входной и 2 выходных | 1 входной и 2 выходных | 1 входной и 2 выходных |
| Фокусное расстояние (выходное): | 350 | 520 | 750 |
| Относительное отверстие (по входу): | 1 / 3.8 | 1 / 5.4 | 1 / 8.9 |
| Горизонтальное увеличение: | 1.09 | 1.09 | 1.05 |
| Вертикальное увеличение: | 1.49 | 1.29 | 1.125 |
| Вертикальное пространственное разрешение (астигматизм): | < 15 мкм | < 15 мкм | < 15 мкм |
| Обратная линейная дисперсия: | *2.37 нм/мм | *1.50 нм/мм | *1.50 нм/мм |
| Спектральное разрешение: | *0.07 нм | **0.007 (0.25 см⁻¹) нм | *0.02 нм |
| Точность установки длины волны: | *±0.125 нм | *±0.05 нм | *±0.05 нм |
| Воспроизводимость длины волны: | *±0.03 нм | *±0.008 нм | *±0.006 нм |
| Крепление решеток: | автоматизированная четырехпозиционная турель | автоматизированная четырехпозиционная турель | автоматизированная четырехпозиционная турель |
| Воспроизводимость позиционирования решетки по длине волны: | *±0.03 нм | *±0.008 нм | *±0.006 нм |
| Воспроизводимость позиционирования решетки по вертикальному положению: | ±50 мкм | ±50 мкм | ±50 мкм |
| * Для решетки 1200 штр/мм, ширине щели 15 мкм, длина волны — 546 нм. | |||
| ** Для решетки 75 штр/мм, Эшелле, ширине щели 15 мкм, длина волны 546 нм, 44 порядок. | |||
| Решётка, штр/мм | 300 | 600 | 1200 | 1800 |
| Диапазон регистрации рамановских спектров, см⁻¹ | ||||
| Длина волны лазера 473 нм | 0-12000 | 0-9400 | ||
| Длина волны лазера 532 нм | 0-9700 | 0-7000 | ||
| Длина волны лазера 633 нм | 0-6700 | 0-4000 | ||
| Длина волны лазера 785 нм | 0-3600 | 0-1000 | ||
| Решётка, штр/мм | 300 | 600 | 1800 | 75/Echelle |
| Диапазон регистрации рамановских спектров, см⁻¹ | ||||
| Длина волны лазера 473 нм | 0-12000 | 0-11000 | 0-12000 | |
| Длина волны лазера 532 нм | 0-9700 | 0-8700 | 0-9700 | |
| Длина волны лазера 633 нм | 0-6700 | 0-5800 | 0-6700 | |
| Длина волны лазера 785 нм | 0-3600 | 0-2700 | 0-3600 | |
Максимальный спектральный диапазон, одновременно регистрируемый с помощью CCD детектора (2048×122 пикселей, размер пикселя 12 μм), см⁻¹
Спектральное разрешение, полученное с помощью CCD детектора (размер пикселя 12 μм, ширина входной щели 14 μм), см⁻¹
Максимальный спектральный диапазон, одновременно регистрируемый с помощью CCD детектора (2048×122 пикселей, размер пикселя 12 μм), см⁻¹
Спектральное разрешение, полученное с помощью CCD детектора (размер пикселя 12 μм, ширина входной щели 14 μм), см⁻¹
Спектральное разрешение, полученное с помощью CCD детектора (размер пикселя 12 μм, ширина входной щели 14 μм), см⁻¹
Максимальный спектральный диапазон, одновременно регистрируемый с помощью CCD детектора (2048×122 пикселей, размер пикселя 12 μм), см⁻¹
| Длина волны лазера 473 нм | 7000 | 4210 | 2310 | 1550 |
| Длина волны лазера 532 нм | 5700 | 3400 | 1840 | 1210 |
| Длина волны лазера 633 нм | 4280 | 2470 | 1300 | 820 |
| Длина волны лазера 785 нм | 2930 | 1650 | 830 | 480 |
| Длина волны лазера 473 нм | 12.850 | 6.440 | 3.185 | 2.050 |
| Длина волны лазера 532 нм | 10.165 | 5.090 | 2.505 | 1.590 |
| Длина волны лазера 633 нм | 7.190 | 3.595 | 1.745 | 1.070 |
| Длина волны лазера 785 нм | 4.675 | 2.330 | 1.100 | 0.620 |
| Длина волны лазера 473 нм | 3910 | 2130 | 1070 | 680 |
| Длина волны лазера 532 нм | 3150 | 1690 | 840 | 520 |
| Длина волны лазера 633 нм | 2280 | 1200 | 580 | 340 |
| Длина волны лазера 785 нм | 1520 | 780 | 360 | 185 |
| Тип фотоприёмника: | back-thinned ПЗС матрица 2048 x 122 пикселей |
| Размер фоточувствительного элемента: | 12 x 12 мкм |
| Размер фоточувствительного поля: | 24.576 x 1.464 мм (длина x высота) |
| Область спектральной чувствительности: | от 200 до 1100 нм |
| Охлаждение с температурной стабилизацией: | двухступенчатое Пельтье-охлаждение до -45 °С (водяное охлаждение) |
| Разрядность АЦП камеры (аналого-цифрового преобразователя): | 16 бит |
| Чувствительность: | 1 фотон на 1 отсчет АЦП (на длине 650 нм) |
| Динамический диапазон: | не менее 10 000 |
| Синхронизация: | внутренняя внешняя |
| Интерфейс: | Ethernet |
* Другие модели спектральных ПЗС детекторов, в том числе EMCCD доступны по запросу.
| Сканеры: | гальванометрические сканеры зеркал (X, Y) |
| Режимы сканирования: | растровый скоростной и старт-стопный |
| Точность позиционирования: | < 30 нм |
| Сканируемая площадь: | 100 мкм х 100 мкм (с объективом 100х) |
| Скорость сканирования скоростного режима: | 3 сек/кадр 1001 х 1001 точек |
| Спектральный диапазон чувствительности: | 185 — 900 нм |
| Световая чувствительность фотокатода: | 450 μА/лм |
| Световая чувствительность анода: | >5000 А/лм |
| Темновой анодный ток (через 3 мин после включения охлаждения): | <0,05 нА |
| Максимальная охлаждающая температура (ΔТ): | 20 ºС |
| Позиционер предпинхольного объектива: | трёхкоординатный (X, Y, Z) с ручным управлением |
| Конфокальный пинхол: | нерегулируемый Ø 30 мкм |
| Детектор: | Hamamatsu Photosensor module H6780-01 |
| Тип: | твердотельный одночастотный (SLM) с диодной накачкой |
| Длина волны: | 532 нм |
| Выходная мощность: | 22±2 мВт |
| Диаметр луча на выходе: | 1.1 ± 0.1 мм |
| Расходимость луча: | < 0,6±0.1 мрад |
| Ширина спектральной линии: | 0.00001 нм |
| Длина когерентности: | > 50 м |
| Поперечная мода: | TEMoo, M² < 1.2 (тип. 1.05) |
| Линейность поляризации: | > 100:1, горизонтальная |
| Долговременная стабильность выходной мощности: | < 2% / 8 ч. |
| Время готовности: | < 10 минут |
| Тип: | Гелий-Неоновый лазер |
| Длина волны: | 632,8 нм |
| Выходная мощность: | > 10 мВт |
| Диаметр луча на выходе: | 0.65 мм |
| Расходимость луча: | < 1.24 мрад |
| Спектральная полоса:: | 341 MГц |
| Модовой состав: | > 90 % TEMoo |
| Линейность поляризации: | 500:1 |
| Долговременная стабильность выходной мощности: | < 5% / 8 ч. |
| Стабильность положения луча после прогрева: | < 0.03 мрад/°C |
| Время готовности: | < 15 минут |
| Тип: | твердотельный одночастотный (SLM) с диодной накачкой |
| Длина волны: | 785 ± 0.2 нм |
| Выходная мощность: | 100 мВт |
| Диаметр луча на выходе: | 1.5 мм |
| Расходимость луча: | < 1.0 мрад |
| Спектральная полоса:: | < 1 MГц |
| Качество пучка: | M² < 1.65 |
| Направление поляризации: | вертикальная ±5° |
| Долговременная стабильность выходной мощности: | < 1% / 8 ч. |
| Время готовности: | < 10 минут |
| Тип: | твердотельный одночастотный (SLM) с диодной накачкой |
| Длина волны: | 473 нм |
| Выходная мощность: | 50 мВт |
| Диаметр луча на выходе: | 0.7 ± 0.05 мм |
| Расходимость луча: | < 1.2 мрад |
| Спектральная полоса: | < 30 MГц |
| Длина когерентности: | > 10 м |
| Поперечная мода: | TEMoo, M² < 1.1 |
| Линейность поляризации: | > 100:1, вертикальная |
| Долговременная стабильность выходной мощности: | < 3% / 8 ч. |
| Время готовности: | < 10 минут |
| Длина волны лазера 473 нм | 3.785 | 1.915 | 0.920 | 0.570 |
| Длина волны лазера 532 нм | 3.060 | 1.510 | 0.715 | 0.435 |
| Длина волны лазера 633 нм | 2.160 | 1.060 | 0.490 | 0.285 |
| Длина волны лазера 785 нм | 1.400 | 0.680 | 0.305 | 0.160 |
| Решётка, штр/мм | 300 | 600 | 1200 | 1800 |
| Диапазон регистрации рамановских спектров, см⁻¹ | ||||
| Длина волны лазера 473 нм | 0-12000 | 0-9300 | ||
| Длина волны лазера 532 нм | 0-9700 | 0-6900 | ||
| Длина волны лазера 633 нм | 0-6700 | 0-3900 | ||
| Длина волны лазера 785 нм | 0-3600 | 0-900 | ||
| Длина волны лазера 473 нм | 6.150 | 3.080 | 0.975 | 0.250 |
| Длина волны лазера 532 нм | 4.865 | 2.430 | 0.755 | 0.230 |
| Длина волны лазера 633 нм | 3.440 | 1.715 | 0.505 | 0.190 |
| Длина волны лазера 785 нм | 2.235 | 1.110 | 0.295 | 0.145 |
| Вариант конфигурации микроскопа | Confotec® MR350/520/750-SRMSp | Confotec® MR350/520/750-SRM | Confotec® MR350/520/750-SRSp | Confotec® MR350/520/750-SR | Confotec® MR350/520/750-S |
| Изображения | 3 D (X Y Z) | 3 D (X Y Z) | 3 D (X Y Z) | 3 D (X Y Z) | 3 D (X Y Z) |
| Сканирование: | XY гальвано + моторизованный стол, Z пьезо | XY гальвано, Z пьезо | XY гальвано, Z пьезо | XY гальвано, Z пьезо | |
| Высокоскоростное сканирование для конфокальных рамановских изображений: | Да | — | Да | — | — |
| Высокоскоростное сканирование для конфокальных лазерных изображений: | Да | Да | Да | Да | — |
| Данные: | 2D, 3D | 2D, 3D | 2D, 3D | 2D, 3D | 2D, 3D |
| Микроскоп | Прямой | Прямой | Прямой | Прямой | Прямой |
| Цветная камера наблюдения: | Да | Да | Да | Да | Да |
| Рамановский оптический модуль | |||||
| Расположение: | интегрирован в конструктив микроскопа | ||||
| Оптическая подъюстировка: | не требуется | ||||
| Релеевские отрезающие фильтры: | пара Edge фильтров с ручной сменой | ||||
| Imaging монохроматор-спектрограф | |||||
| Фокусное расстояние: | 350/520/750 мм | ||||
| Выходные порты: | 2 | 1 | 2 | 1 | 1 |
| Выбор выходного порта: | автоматизированное выходное зеркало | ||||
| Количество решеток: | 4 | 4 | 4 | 4 | 4 |
| Крепление решеток: | автоматизированная четырёхпозиционная турель | ||||
| Ввод излучения: | одноканальный световод | ||||
| Цифровая спектральная камера | Текст ячейки | Текст ячейки | Текст ячейки | Текст ячейки | Текст ячейки |
| Количество фоточувствительных элементов: | 2048 x 122 | ||||
| Размер фоточувствительного элемента: | 12 x 12 µм | ||||
| Охлаждение с температурной стабилизацией: | двухступенчатое Пельтье-охлаждение до -45 °С (водяное охлаждение) | ||||
| Лазеры возбуждения (один встроенный и один внешний лазер могут использоваться одновременно) | |||||
| Длина волны встроенного лазера: | 473 нм или 532 нм | ||||
| Ввод излучения встроенного лазера: | напрямую | ||||
| Длина волны внешнего лазера: | 633 нм или 785 нм | ||||
| Ввод излучения внешнего лазера: | 633 нм – волокном, 785 нм — напрямую | ||||
| Регулировка диаметра лазерного пучка: | вариотелескоп с ручной регулировкой | ||||
| Регулировка мощности лазерного излучения: | автоматизированный узел с нейтральным фильтром переменной плотности 0-3D | ||||
| Конфокальный пинхол | |||||
| Конфокальные рамановские изображения: | световод Ø 50 μм | ||||
| Конфокальные лазерные изображения: | фиксированный Ø 30 μм | фиксированный Ø 30 μм | — | ||
| Узел конфокального лазерного микроскопа (Reflected Unit): | Да | Да | Да | Да | — |
| Встроенная спектральная калибровочная лампа: | Да | ||||
| ФЭУ для спектральных измерений: | Да | — | Да | — | — |
| Моторизованный стол микроскопа: | Да | Да | — | — | — |
| Длина волны лазера 473 нм | 6900 | 3500 | 1100 | 275 |
| Длина волны лазера 532 нм | 5500 | 2760 | 850 | 255 |
| Длина волны лазера 633 нм | 3910 | 1950 | 570 | 210 |
| Длина волны лазера 785 нм | 2540 | 1260 | 330 | 160 |
