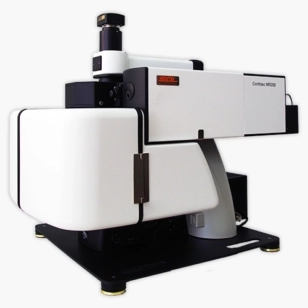

Высокоточный микроскоп Confotec® MR200

Confotec® NR500 – это высокопрецизионный, полностью автоматизированный 3D сканирующий лазерный конфокальный Рамановский микроскоп со спектрометром.

Confotec® MR200 — это высокоточный конфокальный 3D сканирующий Рамановский (КР) микроскоп для неразрушающего анализа веществ и материалов, изучения их химических и физических свойств. В нем объединены ультрасовременные достижения оптоэлектроники и 25-летний опыт компании в области спектрального и лазерного приборостроения.

Наличие Эшелле решетки позволяет использовать прибор для задач, требующих высокого спектрального разрешения, например для изучения стресса в полупроводниках.

Высокочувствительный малошумящий детектор с низкотемпературным охлаждением, а также спектрометр с высоким пропусканием позволяют выполнять измерения действительно быстро и с высокой достоверностью (высоким отношением сигнал/шум).

Преимущества конфокального микроскопа Confotec® MR200 производства СОЛ инструментс

Confotec® MR200 бескомпромиссно сочетает в себе:

Дополнительные преимущества:

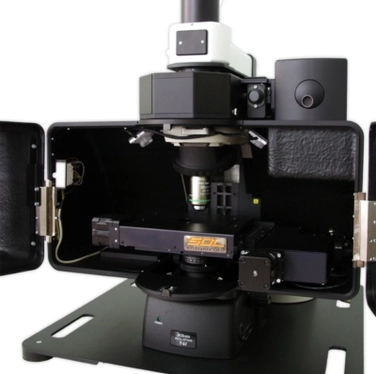

Confotec® MR200 в открытом виде:

Высочайшую чувствительность;
Полностью автоматизированное управление всеми узлами и устройствами прибора;
Высокое спектральное разрешение, обычно свойственное большим и дорогим приборам;
Максимальное пространственное разрешение, благодаря использованию вариотелескопа, меняющего диаметр лазерных пучков в зависимости от параметров объектива микроскопа;
Долговременную надежность и стабильность в работе, без необходимости подстройки прибора;
Возможность оснащения системой автофокуса для полной автоматизации измерений.

Прибор построен на базе прямого микроскопа исследовательского класса модели NikonTM Ni, что позволяет дополнительно оснастить прибор стандартными модулями для реализации режимов работы в проходящем свете, поляризационного и фазового контраста, DIC, приставкой для эпи-флуоресценции и др.

Благодаря единой моноблочной конструкции Confotec® MR200 не требует наличия оптического стола, а также легко может быть транспортирован без необходимости последующей наладки.

Спецификация высокоточного компактного конфокального микроскопа Confotec® MR200

	Прямой микроскоп Nikon Ni с турелью на 6 микрообъективов, с диодным осветителем для работы в режиме светлого поля в отражающем свете и цветной выключателем камеры*. Комплект объективов вы подбираете индивидуально на основе типовых образцов.
Узел отрезных (режекторных) фильтров, диапазон измерения Рамановских спектров:	Автоматически сменяемые фильтры Edge***, обеспечение работы в следующих группах: 532 Нм: от 60 см ⁻¹ до 4500 см ⁻¹ 633 Нм: от 60 см ⁻¹ до 4500 см ⁻¹ 785 Нм: от 50 см ⁻¹ до 2900 см ⁻¹
Спектрометр:	Высокоэффективный сканирующий спектрометр с расчетной оптикой в диапазоне: 400-1100 нм.**
Дифракционные решетки:	До 4 решеток в походной прецизионной турели: 2400 штр/мм, 1800 штр/мм, 1200 штр/мм, 600 штр/мм. Возможность использования Эшелле решетки.
	Высокочувствительный BackThinned ПЗС детектор с термоэлектрическим охлаждением. Диапазон спектральной чувствительности: 200-1100 нм. Количество разрешения: 2048х122, размер пиксела: 12 мкм, охлаждение: до -40 °С или FI ПЗС детектор 1600х200 с охлаждением до -60 °С.
Спектральное разрешение:	1,4 см ⁻¹ (0,7 см ⁻¹ /пиксел) с решеткой 2400 штр/мм либо до 0,3 см ⁻¹ с Эшелле-решеткой (для лазера 532 нм).
Конфокальный пинхол:	Автоматизированный узел смены конфокальных диафрагм (пинхолов): 10 мкм, 30 мкм, 40 мкм, 50 мкм, 100 мкм, 1000 мкм.
Лазеры:	Могут быть установлены до трех лазеров с длинами волн 405, 488, 532, 633 и 785 нм с полностью автоматизированным переключением***.
Сканирование образца:	Прецизионный автоматический поворот ХУ (XYZ) с диапазоном перемещаемых 100х75 мм и шагом 100 нм (XY) и 20 нм (Z) либо ходовой поворот ХУ (XYZ) с диапазоном перемещаемых 115х75 мм с энкодерами.
Автокалибровка и проверка:	Встроенная лампа для аварийного отключения прибора.
Стандартная гарантия:	Гарантийный срок 12 месяцев.

Микроскоп:

Детектор:

* Опционально микроскоп может быть оснащен окулярами, осветителем для работы в проходящем свете, эпифлуоресцентной приставкой, а также защитным кожухом для обеспечения лазерной безопасности требованиям Класс-1.
** Опционально спектрометр может оснащаться оптикой для работы с УФ лазерами.
*** Возможна установка Notch фильтров для работы в Стоксовой и анти-Стоксовой области одновременно.
**** Установка лазеров с другой длиной волн, в том числе УФ, возможна опционально.
