Компактный двухлазерный микроскоп Confotec® Duo
Новый микроскоп Confotec® Duo производства СОЛ инструментс — это компактный прибор, в который встроены два лазера (532 нм и 785 нм с оптическим изолятором) с телескопами и двухканальный спектрометр изображения. Confotec® Duo определяет уникальный уровень удобства в классе компактных рамановских микроскопов, осуществляя простой, высокопроизводительный и надежный анализ сложных образцов.

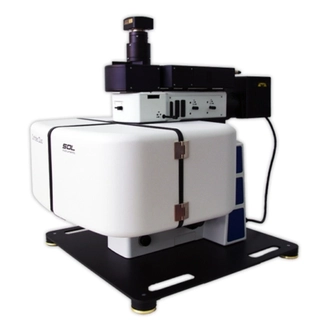

Конфокальный микроскоп Confotec® Duo
Результатом постоянного развития компании СОЛ инструментс в области создания современных конфокальных рамановских микроскопов является новый инструмент серии Confotec®, созданный для удовлетворения постоянно растущих потребностей пользователей в сфере науки, медицины и промышленности.
Новый Confotec® Duo предназначен для обеспечения высокого уровня проводимых исследований и сконструирован таким образом, чтобы упростить работу пользователя.
Конфокальный двухлазерный микроскоп Confotec® Duo производства СОЛ инструментс определяет новый уровень удобства в классе компактных рамановских микроскопов, осуществляя простой, высокопроизводительный и надежный анализ сложных образцов.
Новый Confotec® Duo предназначен для обеспечения высокого уровня проводимых исследований и сконструирован таким образом, чтобы упростить работу пользователя.
Конфокальный двухлазерный микроскоп Confotec® Duo производства СОЛ инструментс определяет новый уровень удобства в классе компактных рамановских микроскопов, осуществляя простой, высокопроизводительный и надежный анализ сложных образцов.
Конфигурация
Это компактный прибор, в который встроены два лазера (532 нм и 785 нм с оптическим изолятором) с телескопами и двухканальный спектрометр изображения. Для освещения образца используется светодиодный источник белого света. Встроенная видеокамера позволяет наблюдать за образцом и точно наводить лазерное излучение на область интереса.
Автоматизированный стол служит для выбора интересующей области исследования и 2D картирования. Для двухлазерного ввода излучения вместо традиционного зеркала (beam combiner), объединяющего лазерные пучки и приводящего к потере энергии, применен запатентованный метод, основанный на современных разработках в оптике.
Автоматизированный стол служит для выбора интересующей области исследования и 2D картирования. Для двухлазерного ввода излучения вместо традиционного зеркала (beam combiner), объединяющего лазерные пучки и приводящего к потере энергии, применен запатентованный метод, основанный на современных разработках в оптике.
Гарантированная надежность
Особенности
- применение малошумящего детектора нового типа, который характеризуется высоким отношением сигнал/шум и позволяет производить измерения без низкотемпературного охлаждения;
- возможность работы в низкочастотном диапазоне.
Используя Confotec® Duo пользователь не отвлекается на подготовку прибора к проведению исследований, а также на его обслуживание. Отсутствие подвижных элементов в приборе и автоматическая калибровка спектра обеспечивают долговременную стабильность прибора и воспроизводимость результатов измерений.
Работа с прибором сводится к установке образца выбору интересующей области. В помощь пользователю служит плавная регулировка мощности лазеров.
Работа с прибором сводится к установке образца выбору интересующей области. В помощь пользователю служит плавная регулировка мощности лазеров.
Общие характеристики системы
Спектральные характеристики
| Чувствительность: | детектирование кремниевого пика третьего порядка (подробнее: Схема) |
| Пространственное разрешение: | латеральное (XY) < 1 мкм аксиальное (Z) < 2 мкм |
| Минимальный шаг сканирования стола для 2D картирования: | 100 нм |
| Видеокамера наблюдения: | цветная (не менее 5 Мп) с возможностью сохранения изображения на компьютере |

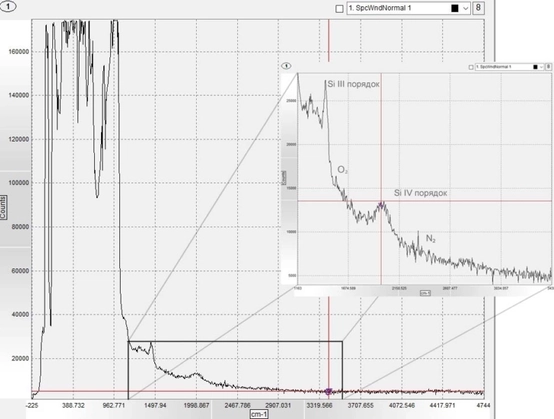

Схема: 3-й и 4-й порядок кремниевой полосы
лазер: 532 нм, время измерения: 50 с
лазер: 532 нм, время измерения: 50 с
| Длина волны лазера | Мощность лазера | Регистрируемый диапазон | Спектральное разрешение |
| 532 нм | 50 мВт | 70 см⁻¹ — 3155 см⁻¹ 70 см⁻¹ — 4740 см⁻¹ | 4 см⁻¹ — 4,7 см⁻¹ 6,8 cм⁻¹ — 7,5 см⁻¹ |
| 785 нм | 130 мВт | 50 см⁻¹ — 2140 см⁻¹ 50 см⁻¹ — 3500 см⁻¹ | 2,8 cм⁻¹ — 3,2 см⁻¹ 6,7 см⁻¹ — 7 см⁻¹ |
Фармацевтика
Геология и минералогия
Другие области применения
Изучение окружающей среды
Искусство и историческое наследие
Геммология
Материаловедение
Судебная экспертиза (криминалистика)
- Анализ таблеток и растворов;
- Идентификация и анализ присадок и наполнителей;
- Контроль состояния лекарств: чистота и качество;
- Проверка сырья (100% идентификация).
- Идентификация геологических материалов;
- Оценка включений в минералах;
- Анализ химического состава.
Confotec Duo имеет широкий диапазон областей применения. Свяжитесь с нами для получения информации, относящейся к Вашей области интересов.
Области применения микроскопа Confotec® Duo
- Обнаружение загрязнителей, анализ осадков в воде.
- Изучение сохранения, деградации и старения предметов искусства;
- Идентификация материалов, используемых для предметов искусства.
- Идентификация и проверка (исследование) драгоценных камней неразрушающим методом;
- Контроль подделок (изделий из циркония).
- Анализ различных структур, полученных из углерода;
- Новые материалы, используемые в нанотехнологиях.
Идентификация наркотиков неразрушающим методом;
Идентификация и анализ растворителей;
Экспертиза волокон, тканей, пигментов, пятен и др.;
Доказательство подлинности произведений искусства;
Анализ поддельных документов, лекарств, денег.
Идентификация и анализ растворителей;
Экспертиза волокон, тканей, пигментов, пятен и др.;
Доказательство подлинности произведений искусства;
Анализ поддельных документов, лекарств, денег.
