Цифровая кaмера для спектроскопии HS 101H
Цифровая кaмера HS 101H с низким уровнем темного тока предназначена для использования в качестве детектора для спектроскопии с низким и экстремально низким уровнем оптического сигнала. Особенностями данной линейки камер являются: термо-электрическое охлаждение, квантовая эффективность около 95%, высокое спектральное разрешение, а также скорость считывания до 500 кГц. Для дополнительной консультации, приобретения камеры, или по вопросам технической поддержки, свяжитесь с нами!
Особенности и области применения кaмеры HS 101H
Отличительные особенности цифровой кaмеры HS 101H
Области применения кaмеры HS 101Hк
- Встроенный персональный компьютер с объемом оперативной памяти 128 МБ, позволяющий производить серию измерений без передачи данных на управляющий ПК;
- Связь с внешним компьютером по скоростному интерфейсу Ethernet 10/100;
- Термо-электрическое (Пельте) охлаждение ПЗС сенсора с возможностью подключения водяного чиллера для достижения более низкой температуры сенсора;
- Квантовая эффективность ~ 95% в максимуме чувствительности;
- Размер пикселя 12х12 мкм для наилучшего спектрального разрешения;
- Возможность аппаратного биннинга для режима «большого пикселя» либо «ПЗС линейка»;
- Скорость считывания до 500 кГц.
- Рамановская и люминесцентная спектроскопия;
- Прецизионные измерения пропускания/отражения;
- Измерение спектральных параметров плазмы;
- Спектроскопия оптических сигналов низкой интенсивности;
- Многоканальная спектроскопия: до 30 независимых каналов на одном сенсоре.
Спецификация цифровых кaмер серии HS 101H
| Модель камеры | HS 101H-2048/122-HR2 | HS 101H-2048/250-HR1 | HS 101H-2048/506-HR1 |
| Тип сенсора | HAMAMATSU, back-thinned FFT-CCD | ||
| Количество фоточувствительных элементов | 2048 × 122 | 2048 × 250 | 2048 × 506 |
| Размер фоточувствительного элемента (ширина x высота) | 12 × 12 мкм | ||
| Размер фоточувствительного поля (ширина x высота) | 24.576 × 1.464 мм, с 100 % fill factor | 24.576 × 3.000 мм, с 100 % fill factor | 24.576 × 6.072 мм, с 100 % fill factor |
| Диапазон спектральной чувствительности | от 200 до 1100 нм | ||
| Материал защитного стекла | сапфир с просветляющим покрытием (AR-coating) | ||
| Емкость фоточувствительного элемента | 70 000 электронов | ||
| Емкость выходного регистра | 500 000 электронов | ||
| Нелинейность | не более 0.50 % | ||
| Частота считывания из выходного регистра | 125, 250, 500 кГц | ||
| Чувствительность | 1.9 электрона на 1 отсчет АЦП (2.2 фотона на 1 отсчет АЦП на длине волны 650 нм, 2.8 фотона на 1 отсчет АЦП на длине волны 240 нм) | ||
| СКО шума считывания (режим полного изображения / режим полного верт. биннинга): 125 кГц | 250 кГц | 9.5 электронов / 10.5 электронов | 10.5 электронов / 12.0 электронов | ||
| Минимальная температура сенсора: при охлаждении воздухом | при охлаждении водой | – 20 °C | – 40 °C | – 10 °C | – 20 °C | |
| Темновой ток (при минимальной температуре сенсора) | 0.05 электронов/пиксел/с | 0.5 электронов/пиксел/с | |
| Максимальное количество спектров в секунду (режим полного вертикального биннинга) | 80 | 70 | 55 |
| Разрядность аналогового цифрового преобразователя (АЦП) | 16 бит | ||
| Интерфейс связи с внешним персональным компьютером | Ethernet | ||
| Электропитание | 100 – 240 В, 50/60 Гц | ||
| Потребляемая мощность | 50 Вт (максимальное значение) | ||
Графики основных характеристик кaмеры HS 101H
Характеристика спектральной чувствительности
Коэффициент пропускания защитного окна из сапфира с просветляющим покрытием (AR-coating)
Зависимость темнового тока от температуры (типовая)
Примечание: квантовая эффективность сенсора с защитным окном из сапфира с просветляющим покрытием (AR-coating) уменьшается на величину коэффициента пропускания защитного окна.

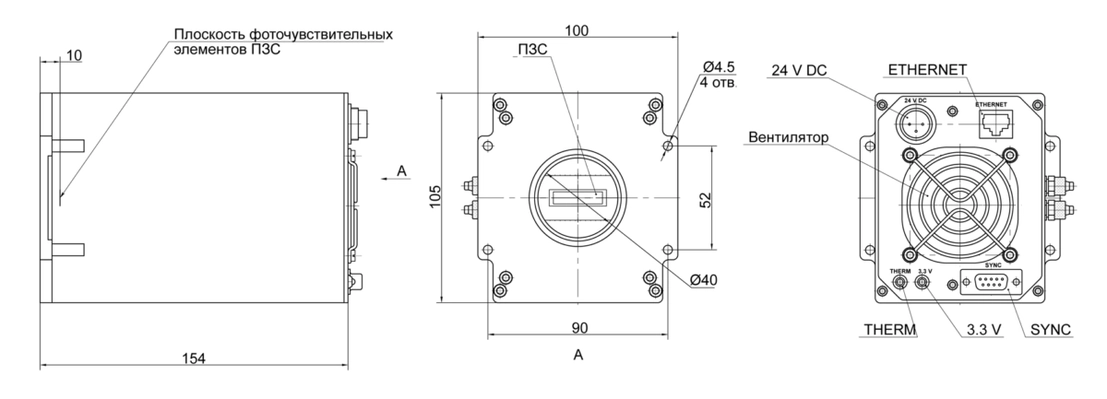

Габаритные размеры цифровой кaмеры HS 101H
