Компактный IMAGING спектрограф SL100M
Прибор SL100M — это простой и компактный линзовый спектрограф с компенсацией астигматизма для работы в ультрафиолетовой, видимой и ближней ИК областях спектра. SL100M построен по горизонтально-симметричной схеме с двумя объективами. Перестройка по длинам волн осуществляется вручную, при помощи микрометрического винта.
Отличительными особенностями спектрографа SL100M производства СОЛ инструментс являются высокая светосила, плоское фокальное поле, входная щель с ручной регулировкой ширины, а также малые размеры и вес. SL100M может использоваться в многоканальной спектроскопии и для люминесцентных измерений.
Отличительными особенностями спектрографа SL100M производства СОЛ инструментс являются высокая светосила, плоское фокальное поле, входная щель с ручной регулировкой ширины, а также малые размеры и вес. SL100M может использоваться в многоканальной спектроскопии и для люминесцентных измерений.
Описание компактного спектрографа SL100M
Спецификация компактных спектрографов серии SL100M
Малогабаритный линзовый Imaging спектрограф SL100M
Области применения SL100M
Отличительные особенности SL100M
Оптическая система
Оптические характеристики

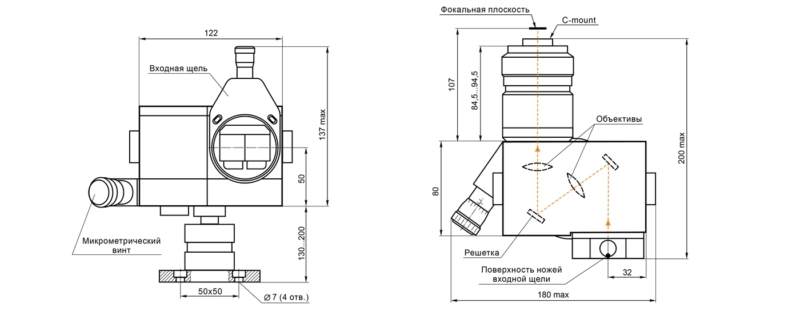

Габаритный чертеж спектрографа SL100M
Качество изображения
Механизм развертки по спектру
Спектральные щели
Габаритные размеры
Методические материалы СОЛ инструментс:

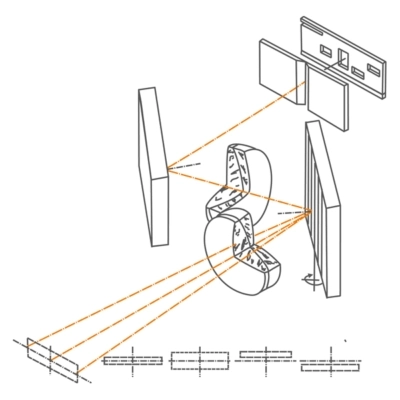

Оптическая схема SL100M
Линзовые спектрографы с компенсацией астигматизма серии SL100M имеют фокусное расстояние 100 мм и относительное отверстие 1/3,3. Спектрографы построены по горизонтально-симметричной схеме с двумя объективами. Перестройка по длинам волн осуществляется вручную, с помощью микрометрического винта. Исправленный астигматизм и дисторсия позволяют использовать эти приборы в многоканальной спектроскопии.
В стандартной комплектации спектрографы SL100M производства СОЛ инструментс поставляются с адаптером для подключения камеры с фланцем «C-mount». По согласованию с потребителем возможна поставка с другими фланцами для подключения камер.
В стандартной комплектации спектрографы SL100M производства СОЛ инструментс поставляются с адаптером для подключения камеры с фланцем «C-mount». По согласованию с потребителем возможна поставка с другими фланцами для подключения камер.
- Многоканальная спектроскопия
- Люминесцентные измерения
| Оптическая схема: | горизонтально-симметричная, с компенсацией астигматизма |
| Относительное отверстие: | 1/3.3 |
| Фокусное расстояние: | 99.3 мм |
| Объективы и камера: | ахроматизованные, с исправленной дисторсией |
| Фокальная плоскость: | 28 х 8 мм (20 х 8 мм при использовании с C-mount адаптером) |
| Размер дифракционной решетки: | 40 x 40 x 6 мм |
| Рассеянный свет (20 нм от линии лазера 632.8 нм): | 9 х 10⁻⁴ |
| Горизонтальное увеличение: | 1.2 |
| Вертикальное увеличение: | 1 |
| Вертикальное пространственное разрешение: | 50 мкм |
| Управление: | ручное — микрометрический винт |
| Механизм: | синусный |
| Цена деления микрометрического винта: | 1 нм |
| Модель прибора: | SL100M | SL100M-UV |
| Дифракционная решетка: | 400 штр/мм 500 нм | 400 штр/мм 300 нм |
| Диапазон длин волн, ограниченный конструктивными параметрами: | 360 — 1100 нм | 200 — 1100 нм |
| Диапазон длин волн, в котором эффективность дифракционной решетки >40%: | 265 — 1000 нм | 200 — 600 нм |
| Обратная линейная дисперсия (на длине волны блеска): | 18.38 нм/мм | 19.21 нм/мм |
| Спектральное разрешение: | < 0.35 нм | < 0.37 нм |
| Воспроизводимость: | ± 0.1 нм | ± 0.1 нм |
| Точность установки длины волны: | ± 1 нм | ± 1 нм |
| Управление: | ручное, с помощью микрометрического винта |
| Ширина раскрытия щели: | плавно регулируемая от 0 до 2.0 мм |
| Параллельность ножей: | ± 1 мкм |
| Точность (при ширине щели 1 мм): | ± 10 мкм |
| Воспроизводимость: ячейки | ± 1.5 мкм |
| Цена деления микровинта: | 2 мкм |
| Габаритные размеры (Д х Ш х В): | 190 х 175 х 160 |
| Вес: | 2 кг |
- Высокая светосила и плоское фокальное поле
- Входная щель с ручной регулировкой ширины
- Малые размеры и вес
