Двойной монохроматор с нулевой дисперсией MZDD350i

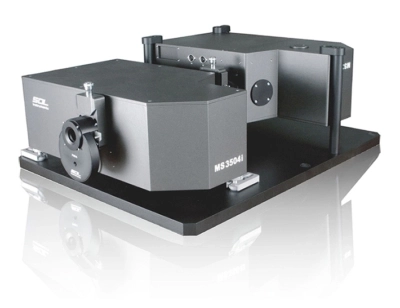

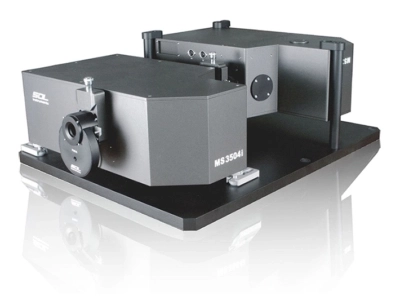

Монохроматор MZDD350i производства СОЛ инструментс — это двойной монохроматор с нулевой дисперсией, представляющий собой два монохроматора изображения MS3504i, объединенных в одну конструкцию, причем выходная щель первого монохроматора является входной щелью второго. Прибор полностью автоматизирован. Набор из четырех решеток и плавно регулируемые щели позволяют работать в широком спектральном диапазоне (УФ, видимый, ИК спектральные диапазоны) с необходимой полосой пропускания.

Достоинствами двойного монохроматора MZDD350i являются: широкая спектральная область, низкий уровень рассеянного света, высокая апертура, высокая точность установки и определения длин волн, а также полная автоматизация. MZDD350i идеален для спектральных измерений, Рамановской cпектроскопии, определения спектральной чувствительности детекторов, а также в качестве монохроматического осветителя.
Отзыв нашего клиента ФГУП «ВНИИОФИ»:
С.П. Морозова
Начальник лаборатории спектрофотометрии и ИК-радиометрии ФГУП «ВНИИОФИ», к.т.н, заслуженный метролог РФ, член-корреспондент РМА
“Двойной монохроматор MZDD350i производства СОЛ инструментс используется во ФГУП «ВНИИОФИ» в составе установки для измерения относительной спектральной чувствительности приборов для дистанционного зондирования Земли. Эта установка входит в состав Государственного первичного специального эталона ГЭТ 179-2010.”
Читать отзыв далее
Двойной монохроматор с нулевой дисперсией MZDD350i
Спектральные приборы служат как для получения излучения заданного спектрального состава, так и для исследования спектрального состава света, испускаемого веществом. Основным ограничением возможности исследования спектрального состава слабого свечения является уровень рассеянного света прибора. Рассеянный свет, главным образом, обусловлен качеством оптических элементов: зеркал и решетки. Кроме того, рассеянный свет образуется при отражении спектра от входной щели, детектора, других элементов конструкции. Рассеянный свет минимизируют применением перегородок, поглощающих свет, установкой детектора наклонно, использованием голографических решеток.

Длиннофокусные спектральные приборы характеризуются меньшим рассеянным светом. Монохроматоры имеют меньший рассеянный свет по сравнению со спектрографами, потому что последние используются без выходной щели. Двойной монохроматор является лучшим выбором, когда величина рассеянного света очень важна при проведении исследований. С помощью двойного монохроматора достигается максимально полное подавление рассеянного света.

MZDD350i — это двойной монохроматор с нулевой дисперсией, представляющий собой два монохроматора изображения MS3504i, объединенных в одну конструкцию, причем выходная щель первого монохроматора является входной щелью второго. Прибор полностью автоматизирован. Набор из четырех решеток и плавно регулируемые щели позволяют работать в широком спектральном диапазоне с необходимой полосой пропускания.

Нулевая дисперсия достигается точным соответствием хода лучей через первую половину прибора обратному ходу лучей через его вторую половину. Оптические характеристики монохроматора с нулевой дисперсией определяются размерами входной и промежуточной (средней) щелей и аберрациями первой половины двойного монохроматора. Выходная щель выбирается такой, чтобы не виньетировать изображение входной щели. В отсутствие аберраций выходная щель была бы равна входной. В качестве примера в Таблице 1 приведены расчетные данные размеров выходной щели в зависимости от размеров входной и промежуточной щелей для MZDD350i (решетка 1200 G/mm, длина волны 546 nm).

В одинарном монохроматоре на выходе свет представляет собой участок спектра. В отличие от одинарного монохроматора для двойного монохроматора с нулевой дисперсией свет на выходе однороден, дисперсия не меняется. Данное важное свойство, наряду со способностью максимально полного подавления рассеянного света, определяют область применения MZDD350i.
Брошюра монохроматора MZDD350i
Таблица 1: размер выходной щели
Применение MZDD350i
Методические материалы СОЛ инструментс:
Достоинства MZDD350i
Входная щель, мм Средняя щель, мм Выходная щель, мм
0,025 2 0,031
0,5 2 0,52
1 2 1,05
1 1 1,04
  • Спектральные измерения от УФ до ИК диапазона в окнах прозрачности: В качестве перестраиваемого в широком спектральном диапазоне фильтра с заданной полосой пропускания при сильном подавлении рассеянного света.
  • Рамановская спектроскопия: Высокая степень подавления рассеянного света позволяет производить измерения близко от лазерной линии.
  • Спектроскопия импульсных источников света: Практически нулевое уширение световых импульсов после прохождения двойного монохроматора, благодаря точному обратному ходу лучей во втором монохроматоре, по отношению к первому. Одинаковая длина пути для всех длин волн.
  • Определение спектральной чувствительности детекторов и другие измерения, где важна однородность света по выходной щели.
  • В качестве монохроматического осветителя, в котором можно задать выделяемый спектральный интервал.
  • Широкая спектральная область: УФ, видимый, ИК спектральные диапазоны

  • Низкий уровень рассеянного света

  • Высокая апертура

  • Высокая точность установки и определения длин волн

  • Полная автоматизация
Оптическая схема и конструкция прибора MZDD350i

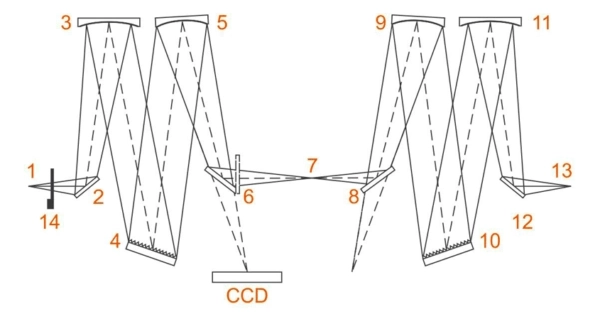

Оптическая схема автоматизированного двойного монохроматора с вычитанием дисперсии на базе MS3504i приведена на Рис.1.

Оптические компоненты 1-6 и 14 относятся к первому монохроматору, оптические элементы 8-12 относятся ко второму монохроматору. Спектральная щель 7 является выходной щелью первого монохроматора и одновременно входной щелью второго. Эта щель называется промежуточной.

Опционально первый монохроматор может поставляться с выходным автоматизированным зеркалом 6. При этом, дополнительно, может использоваться прямой выходной порт первого монохроматора. В этом случае первый монохроматор будет работать в режиме imaging спектрографа.
1 – входная щель
2 – входное поворотное зеркало
3 – коллиматорное зеркало
4 – дифракционная решетка
5 – камерное зеркало
6 – автомат. поворот. зеркало
7 – промежуточная щель
8 – автомат. поворот. зеркало
9 – коллиматорное зеркало
10 – дифракционная решетка
11 – камерное зеркало
12 – выходное поворот. зеркало
13 – выходная щель
14 – световой затвор
​Рис.1. Оптическая схема MZDD350i
Оптическая система
Встроенный затвор монохроматора
Встроенный затвор монохроматора
Управление
Решетки
Механизм развертки по спектру
Спектральные щели
Оптические характеристики
Конфигурация: пара монохроматоров, построенных по схеме Черни-Тернера и расположенных каскадно для вычитания дисперсии
Порты*: 1 входной и 1 выходной
Диапазон длин волн: 185 нм — 60 мкм (определяется используемыми решетками)
Относительное отверстие (по входу): 1/3.8
Фокусное расстояние зеркал: 300 мм и 350 мм
Диапазон сканирования, ограниченный углом разворота дифракционной решётки: 0 — 1270 нм (для решётки 1200 штр/мм)
Основные зеркала: сферические
Рассеянный свет: 5х10⁻¹⁰ (на расстоянии 20 нм от линии лазера 632.8 нм)
Двигатель: шаговый, с дроблением шага
Механизм: червячный
Единичный шаг: 1.62 угловые секунды
Точность установки: ± 1 шаг
Максимальная скорость: 10 000 шагов/с
решетка 1200 штр/мм, ширина щели 15 мкм, длина волны 546 нм
Спектральное разрешение: 0.07 нм
Воспроизводимость: ± 0.03 нм
Точность установки длины волны: ± 0.06 нм
Средний шаг сканирования: 0.01 нм
* Дополнительно может использоваться прямой выходной порт первого монохроматора. В этом случае первый монохроматор будет работать в режиме imaging спектрографа. Спецификация будет соответствовать спецификации первого монохроматора-спектрографа MS3504i.
Время перекрытия: ~100 мс
Максимальная частота: 1 Гц
Управление: программно от встроенного контроллера прибора или TTL-сигналами от внешнего устройства
Напряжение питания: (100…220) В, 50/60 Гц
Потребляемая мощность: не более 70 Вт
Общее управление: от встроенного контроллера
Внешнее управление: от персонального компьютера
Интерфейс связи с компьютером: Ethernet, USB
Размер решетки: 70 х 70 х 10 мм
Способ вращения решетки: относительно центра нарезного участка решетки
Крепление решеток: автоматизированная четырёхпозиционная турель в каждом монохроматоре
Суммарная точность позиционирования решеток двух монохроматоров *по длине волны: ± 0.03 нм
Суммарная точность позиционирования решеток двух монохроматоров по вертикальному положению изображению: ± 0.050 мм
Тип спектральной щели: Автоматизированные (комбинированные) Ручные
Управление шириной щели: автоматическое (шаговый привод) либо вручную (микровинт) вручную микровинтом
Ширина раскрытия щели: плавно регулируемая от 0 до 2.0 мм
Параллельность ножей: ± 1 мкм
Точность (при ширине щели 1 мм): ± 10 мкм
Воспроизводимость: ± 1 мкм ± 1.5 мкм
Цена деления микровинта: 2 мкм
Единичный шаг: 0.5 мкм               -
Высота щели: может регулироваться от 0 до 10 мм с помощью диафрагмы для ограничения высоты щели
При выборе конфигурации прибора важно правильно выбрать дифракционную решетку. Правильный выбор дифракционной решетки позволяет получить наилучшее сочетание высокой энергетической эффективности и спектрального разрешения.

С основными параметрами решеток, определяющими их правильный выбор, Вы можете ознакомиться в методическом материале «Спектральный прибор. Основные понятия и характеристики».

Мы предлагаем широкий набор дифракционных решеток для использования в Монохроматорах-спектрографах серии MS200. Вы можете выбрать нужную решетку сами из таблицы выбора дифракционных решеток, приведенной ниже, либо проконсультироваться с нашими специалистами.
Основные параметры, определяющие правильный выбор дифракционных решеток:
В таблице выбора дифракционных решеток параметры плотность штрихов и длина волны блеска относятся к решетке. Остальные параметры характеризуют спектральный прибор совместно с выбранной решеткой.
  • Плотность штрихов
Дифракционная решетка имеет периодическую структуру, свойствами которой определяются такие характеристики решетки, как разрешающая способность и область дисперсии. Периодом решетки является расстояние, через которое повторяются штрихи. Величина, обратная периоду решетки называется плотностью штрихов и показывает количество штрихов в 1 мм.
  • Длина волны блеска
Отражательная способность решетки зависит от угла наклона штрихов, так как направление на центр дифракционного максимума определяется зеркальным отражением падающего пучка от грани штриха. Несмотря на достаточно пологий характер дифракционного максимума, для удобства расчетов в качестве характеристики принята длина волны блеска, соответствующая максимуму эффективности решетки. При выборе решетки полезно по известным граничным длинам волн исследуемого диапазона WL1 и WL2 определить длину волны блеска требуемой решетки. Длина волны блеска определяется из соотношения: WLBlaze = 2 ∙ WL1 ∙ WL2 / (WL1 + WL2).
  • Обратная линейная дисперсия
Дифрагированное излучение от решетки в фокальной плоскости спектрального прибора образует спектр. Для характеристики спектра используется обратная линейная дисперсия, которая определяется как обратная величина произведения угловой дисперсии решетки на фокусное расстояние прибора и показывает спектральный интервал, приходящийся на единичное линейное расстояние в фокальной плоскости.
  • Спектральное разрешение
Предельное спектральное разрешение прибора равно минимальной полуширине его аппаратной функции. Аппаратная функция определяется конечными размерами входной диафрагмы, аберрациями, а также, искажениями, связанными с неточностью изготовления и погрешностью юстировки оптических элементов прибора. Кроме того, аппаратная функция, а значит, и спектральное разрешение зависят от характера освещения входной щели, используемой апертуры, характеристик системы регистрации.
  • Рабочий диапазон длин волн
Областью энергетической эффективности называют область, в которой коэффициент отражения решетки не менее 0.405 от максимума. В первом порядке длины волн, ограничивающие эту область: ⅔ ∙ WLBlaze и 2 ∙ WLBlaze. Рабочий диапазон, как правило, соответствует области энергетической эффективности решетки. В отдельных случаях, для решеток с большими плотностью штрихов и длиной волны блеска, длинноволновая граница рабочего спектрального диапазона ограничена углом поворота решетки, который определяется конструкцией прибора.
Таблица выбора дифракционных решеток
