Светосильный двойной монохроматор DM160
Модель DM160 – это светосильный двойной монохроматор с вычитанием дисперсии, относительным отверстием 1:3.5 и фокусным расстоянием 160 мм. DM160 полностью автоматизирован: в нем используется внутренний контроллер для управления разворотом решеток, выбора нужного светофильтра и управления встроенным затвором. Контроль прибора осуществляется посредством специального программного обеспечения.
Отличительными особенностями монохроматора DM160 являются высокая светосила, низкий уровень рассеянного света, автоматизированное управление от ПК, а также встроенный узел светофильтров для устранения высших порядков дифракции.
Отличительными особенностями монохроматора DM160 являются высокая светосила, низкий уровень рассеянного света, автоматизированное управление от ПК, а также встроенный узел светофильтров для устранения высших порядков дифракции.
Описание двойного монохроматора DM160

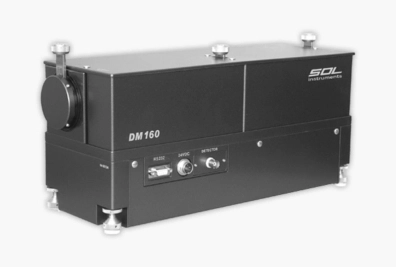

Автоматизированный монохроматор DM160
Область применения DM160
- Спектральные измерения в УФ и видимом спектральных диапазонах
- Флуоресцентная, Рамановская спектроскопия
- Измерение поглощения и пропускания
- Перестраиваемый фильтр с узкой спектральной полосой пропускания и сильным подавлением паразитного света

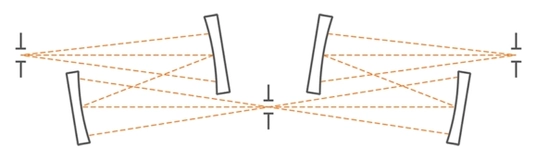

Оптическая схема DM160
Отличительные особенности DM160
Методические материалы СОЛ инструментс:
- Высокая светосила
- Низкий уровень рассеянного света
- Автоматизированное управление от ПК
- Встроенный узел светофильтров для устранения высших порядков дифракции
Модель DM160 – это светосильный двойной монохроматор с вычитанием дисперсии, относительным отверстием 1:3.5 и фокусным расстоянием 160 мм.
DM160 – это полностью автоматизированный прибор, в котором используется внутренний контроллер для управления разворотом решеток, выбора нужного светофильтра и управления встроенным затвором. Управление прибором осуществляется с помощью специального программного обеспечения. Внутренний контроллер использует RS-232–интерфейс для связи с компьютером.
Благодаря использования только четырех оптических элементов и наличию промежуточной щели DM160 отличается чрезвычайно низким уровнем рассеянного света и высоким спектральным разрешением.
Монохроматор DM160 выполнен по линейной схеме – входной и выходной порты расположены в одну линию и на одной высоте. Регулировка ширины входной и выходной щелей, установленных на входном и выходном порту соответственно, а также промежуточной щели осуществляется вручную с помощью ручек. Каждая ручка имеет четыре фиксированных положения. Установка нужного спектрального интервала производится перемещением ручки по вертикали.
DM160 – это полностью автоматизированный прибор, в котором используется внутренний контроллер для управления разворотом решеток, выбора нужного светофильтра и управления встроенным затвором. Управление прибором осуществляется с помощью специального программного обеспечения. Внутренний контроллер использует RS-232–интерфейс для связи с компьютером.
Благодаря использования только четырех оптических элементов и наличию промежуточной щели DM160 отличается чрезвычайно низким уровнем рассеянного света и высоким спектральным разрешением.
Монохроматор DM160 выполнен по линейной схеме – входной и выходной порты расположены в одну линию и на одной высоте. Регулировка ширины входной и выходной щелей, установленных на входном и выходном порту соответственно, а также промежуточной щели осуществляется вручную с помощью ручек. Каждая ручка имеет четыре фиксированных положения. Установка нужного спектрального интервала производится перемещением ручки по вертикали.
Оптическая система
Механизм развертки по спектру
Спецификация автоматизированного светосильного монохроматора DM160
Решетки
Оптические характеристики
Встроенный затвор
Спектральные щели
Габаритные размеры, требования к электропитанию
| Оптическая схема: | оригинальная с вычитанием дисперсии |
| Относительное отверстие (по входу): | 1/3.6 |
| Фокусное расстояние (выходное): | 160 мм |
| Интегральный уровень рассеянного света (350 нм) с галогеновой лампой: | < 0.01 % |
| Рассеянный свет (20 нм от лазера): | 10⁻⁷ |
| Двигатель: | шаговый, с дроблением шага |
| Механизм: | червячный |
| Единичный шаг: | 3.375 угловые секунды |
| Точность установки: | ± 1 шаг |
| Максимальная скорость: | 10 000 шагов/с |
| Обратная линейная дисперсия первого монохроматора (на длине волны 546): | 5.2 нм/мм |
| Обратная линейная дисперсия двойного монохроматора: | 0 нм/мм |
| Спектральное разрешение (ширина входной и промежуточной щели 0.22 мм): | 1.3 нм |
| Воспроизводимость: | ± 0.1 нм |
| Точность установки длины волны: | ± 0.25 нм |
| Средний шаг сканирования: | 0.025 нм |
| Тип: | нарезная, вогнутая, с переменным шагом штрихов |
| Плотность штрихов: | 1200 штр/мм |
| Длина волны в угле блеска: | 280 нм |
| Размер решетки: | 40 х 40 х 10 мм |
| Рабочий диапазон длин волн (эффективность решетки > 40%): | 190 — 560 нм |
| Управление шириной щели: | ручное |
| Ширина раскрытия щели: | 4 фиксированных положения |
| Входной и промежуточной: | 0.22; 0.54; 1.1; 1.6 мм |
| Выходной: | 0.44; 1.08; 2.2; 3.2 мм |
| Высота щели: | 6 мм |
| Время перекрытия: | ~100 мс |
| Максимальная частота: | 1 Гц |
| Управление: | программно от встроенного контроллера прибора или TTL-сигналами от внешнего устройства |
| Габаритные размеры (Д х Ш х В): | 419 х 140 х 175 мм |
| Вес: | 8 кг |
| Напряжение питания: | 100 — 230 В, 50/60 Гц |
| Потребляемая мощность, не более: | 20 Вт |
Управление
| Общее управление: | от встроенного контроллера |
| Внешнее управление: | от персонального компьютера |
| Интерфейс связи с компьютером: | Ethernet |
Монохроматор DM160 — полностью автоматизированный прибор. Основой управления является встроенный контроллер, который осуществляет постоянный контроль правильности выполнения команд управления механизмами прибора, поступающих от внешнего управляющего устройства. Кроме того, внутренний контроллер управляет встроенной платой АЦП, которая может быть установлена опционально.
Внешнее управление производится от компьютера при помощи программы DevCtrl.
Внешнее управление производится от компьютера при помощи программы DevCtrl.
Габаритные размеры монохроматора DM160
