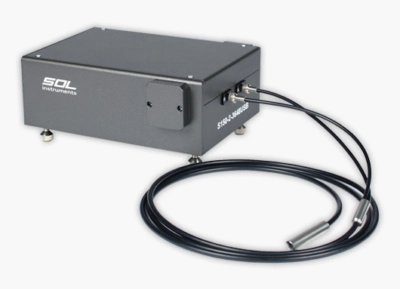

Двухканальный спектрометр S150 Duo предназначен для анализа спектров оптического излучения, определения длин волн лазеров, в том числе диодных и перестраиваемых. S150 Duo является лучшим в своем классе прибором по точности и воспроизводимости измерений длин волн, форм и ширин спектральных линий. S150 Duo – это малогабаритный прибор с долговременной стабильностью и возможностью спектральной автокалибровки.

Анализатор спектра S150 Duo характеризуется надежностью и легкостью управления. Интуитивно понятное программное обеспечение SpectraSP-L, поставляемое с прибором, обеспечивает сбор, отображение и анализ данных с максимальным комфортом.

Спектрометр S150 Duo предназначен для анализа спектров оптического излучения, определения длин волн лазеров (в том числе диодных и перестраиваемых). S150 Duo является лучшим в своем классе прибором по точности и воспроизводимости измерений длин волн, форм и ширин спектральных линий. Спектральное разрешение S150 Duo достигает 9 пм, точность определения длин волн составляет 1 пм, что обеспечивает практически 100% воспроизводимость результатов измерений.

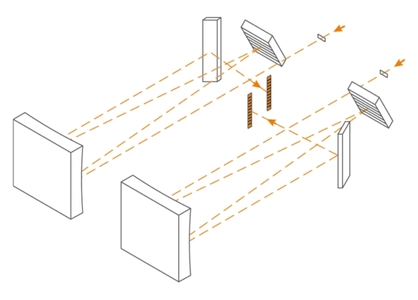

Спектрометр S150 Duo представляет собой двухканальный прибор. Указанная особенность в конструкции расширяет потребительские свойства S150 Duo. При наличии одинаковых решеток в каждом канале S150 Duo может успешно применяться в фотометрии. Использование в двух каналах решеток с различной плотностью штрихов позволяет подобрать полосу регистрации и спектральное разрешение. Дифракционные решетки в обоих каналах могут очень точно поворачиваться с помощью регулировочных винтов, что позволяет устанавливать на детекторах требуемые спектральные диапазоны.

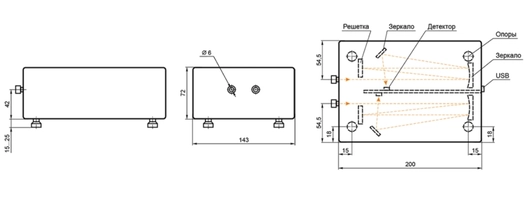

В каждом канале спектрометра установлены линейные многоэлементные детекторы, регистрирующие спектры одновременно. В каждом канале обеспечивается 30 мм ширина фокальной плоскости. Входные щели имеют фиксированный размер (стандартная ширина 25 мкм). Возможна модификация ширин входных щелей в диапазоне 15-40 мкм, опционально. Освещение входных щелей спектрометра осуществляется с помощью двухканального оптического волокна (один вход и два выхода) или двух одноканальных оптических волокон. Возможно освещение напрямую (без волоконных световодов).

В большинстве случаев удобно использовать один двухканальный световод, в силу того, что часто оба канала дополняют друг друга и направлены на решение одной задачи. Примером может служить задача прецизионного измерения спектральных характеристик лазерных линий. В одном из каналов S150 Duo для данной цели устанавливается эшелле решетка. Пользователь имеет возможность отметить маркером линию спектра, который наблюдается в канале спектрометра, где стоит обычная решетка, а программное обеспечение автоматически находит данную линию в другом канале, где стоит высокоточная решетка (эшелле решетка), для получения максимального разрешения.

Известно, что эшелле-спектрометры могут обеспечивать высокоточные (до 10 пм) измерения длин волн. S150 Duo со специальной нелинейной калибровкой устанавливает более высокие пределы точности измерения длин волн в диапазоне 200-1100 нм (от 5 пм до 1 пм в зависимости от порядка спектра).

Спектрометр S150 Duo – малогабаритный прибор, обладающий высокой долговременной стабильностью. Высокоточная калибровка наряду с долговременной стабильностью спектрометра необходимы для точного контроля длины волны. Калибровка и измерение длины волны должны выполняться в одинаковых условиях, чтобы исключить влияние температурных эффектов. Однако, условия, в которых была выполнена производителем калибровка по длине волны, могут отличаться от условий, в которых используется прибор. Поэтому в S150 Duo предусмотрена возможность спектральной автокалибровки. Этим достигается воспроизводимость результатов измерений на все время эксплуатации прибора.

Анализатор спектра S150 Duo характеризуется надежностью, компактностью и легкостью управления. Интуитивно понятное программное обеспечение SpectraSP-L, поставляемое с прибором, обеспечивает сбор, отображение и анализ данных с максимальным комфортом.

Примечание: Полоса регистрации показывает ширину спектрального диапазона одновременно регистрируемого детектором. Главным образом полоса регистрации определяется шириной детектора и выбором дифракционной решетки. Чем меньше плотность штрихов решетки, тем шире полоса регистрации, при увеличении плотности штрихов полоса регистрации сужается. В меньшей степени полоса регистрации зависит от длины волны, но с увеличением плотности штрихов эта зависимость возрастает. В спецификации в оптических характеристиках приведены максимальные и минимальные значения полосы регистрации и дисперсии, которые соответствуют крайним положениям решеток. Например, для модели решетки 600 1/мм полоса регистрации 300 нм соответствует диапазону 200 – 468 нм, а 289 нм – диапазону 807 – 1065 нм. Спектральный диапазон, в котором можно выбрать полосу регистрации, для данной модели 200 – 1070 нм.

S150 Duo отлично подходит для регистрации Рамановских спектров. Два канала прибора могут быть оптимизированы либо для одновременной работы с двумя лазерами, либо для получения в два раза более высокого спектрального разрешения. При использовании входных конденсоров эффективное относительное отверстие увеличивается, что значительно повышает чувствительность спектрометра.

Для двухканального анализатора спектра S150 Duo мы предлагаем широкий выбор нарезных и голографических дифракционных решеток, работающих в ультрафиолетовом, видимом и инфракрасном диапазонах. Размер решеток: 15 x 15 x 3 мм. Наши специалисты помогут Вам сделать правильный выбор дифракционных решеток для решения Ваших задач, что позволит получить наилучшее сочетание высокой энергетической эффективности и минимального рассеянного света для различных областей спектра.
