Малогабаритный анализатор спектра SL40 Duo
Спектрометры серии SL40 Duo — это малогабаритные двухканальные анализаторы спектра, имеющие в своем составе два независимых спектрографа с фокусным расстоянием 40 мм и относительным отверстием 1/4.9, и встроенный линейный детектор. В обоих спектрографах могут использоваться дифракционные решетки с различным числом штрихов, что позволяет варьировать регистрируемый спектральный диапазон и получаемое разрешение.
Компактный спектрометр SL40 Duo производства СОЛ инструментс — это надежный и простой в эксплуатации спектральный прибор, для работы с которым требуется только подключить его к USB-порту компьютера и запустить управляющую программу SpectraSP.
Компактный спектрометр SL40 Duo производства СОЛ инструментс — это надежный и простой в эксплуатации спектральный прибор, для работы с которым требуется только подключить его к USB-порту компьютера и запустить управляющую программу SpectraSP.
Малогабаритный анализатор спектра SL40 Duo
Малогабаритный двухканальный анализатор спектра SL40 Duo
Область применения SL40 Duo

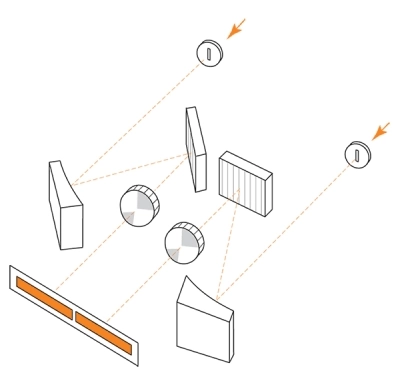

Оптическая схема SL40 Duo
Отличительные особенности SL40 Duo
Методические материалы СОЛ инструментс:
Спектрометры серии SL40 Duo — это малогабаритные двухканальные анализаторы спектра. Спектрометр SL40 Duo имеет в своем составе два независимых спектральных канала (спектрографа), конструктивно расположенных в одном корпусе, и встроенный линейный детектор.
Каждый из спектрографов построен по оригинальной зеркально-линзовой оптической схеме с использованием асферических зеркал и ахроматизированных объективов. Спектрографы имеют фокусное расстояние 40 мм и относительное отверстие 1/4.9.
В обоих каналах спектрометра могут использоваться дифракционные решетки с различным числом штрихов, что позволяет варьировать регистрируемый спектральный диапазон и получаемое спектральное разрешение. Решетки в обоих каналах могут очень точно поворачиваться с помощью регулировочных винтов, что позволяет устанавливать на детекторах требуемые диапазоны.
Фокальная плоскость каждого спектрографа, в которой формируется спектр, совпадает с плоскостью фоточувствительных элементов встроенного линейного детектора, причем длина спектра, формируемого каждым каналом, равна половине длины этого детектора. Линейный детектор производит регистрацию спектров двух спектрографов одновременно.
Для ввода светового излучения в спектрометр SL40 Duo могут использоваться двухканальный световод (один вход и два выхода), два одноканальных световода, либо конденсоры. С помощью двухканального световода световое излучение разделяется на два равнозначных канала и поступает на входной порт каждого из спектрографов. При этом оба канала спектрометра регистрируют излучение одного и того же источника излучения. Использование двух одноканальных световодов позволяет одновременно вводить в спектрометр и регистрировать излучение от двух различных источников.
Спектрометр SL40 Duo — это компактный, надежный и простой в эксплуатации малогабаритный анализатор спектра. Для работы с SL40 Duo требуется только подключить его к USB-порту компьютера и запустить управляющую программу «SpectraSP». Программное обеспечение «SpectraSP» является мощным инструментом для проведения различных анализов полученных спектров. Питание спектрометра осуществляется через USB-порт компьютера.
Каждый из спектрографов построен по оригинальной зеркально-линзовой оптической схеме с использованием асферических зеркал и ахроматизированных объективов. Спектрографы имеют фокусное расстояние 40 мм и относительное отверстие 1/4.9.
В обоих каналах спектрометра могут использоваться дифракционные решетки с различным числом штрихов, что позволяет варьировать регистрируемый спектральный диапазон и получаемое спектральное разрешение. Решетки в обоих каналах могут очень точно поворачиваться с помощью регулировочных винтов, что позволяет устанавливать на детекторах требуемые диапазоны.
Фокальная плоскость каждого спектрографа, в которой формируется спектр, совпадает с плоскостью фоточувствительных элементов встроенного линейного детектора, причем длина спектра, формируемого каждым каналом, равна половине длины этого детектора. Линейный детектор производит регистрацию спектров двух спектрографов одновременно.
Для ввода светового излучения в спектрометр SL40 Duo могут использоваться двухканальный световод (один вход и два выхода), два одноканальных световода, либо конденсоры. С помощью двухканального световода световое излучение разделяется на два равнозначных канала и поступает на входной порт каждого из спектрографов. При этом оба канала спектрометра регистрируют излучение одного и того же источника излучения. Использование двух одноканальных световодов позволяет одновременно вводить в спектрометр и регистрировать излучение от двух различных источников.
Спектрометр SL40 Duo — это компактный, надежный и простой в эксплуатации малогабаритный анализатор спектра. Для работы с SL40 Duo требуется только подключить его к USB-порту компьютера и запустить управляющую программу «SpectraSP». Программное обеспечение «SpectraSP» является мощным инструментом для проведения различных анализов полученных спектров. Питание спектрометра осуществляется через USB-порт компьютера.
- Асферические коллиматорные зеркала
- Широкий спектральный диапазон от УФ до ближнего ИК
- Высокое спектральное разрешение для компактного прибора
- Возможность точного поворота дифракционных решеток с последующей автоматической перекалибровкой по длине волны
- Высокая долговременная стабильность
- Моноблочная конструкция со встроенным детектором
- Контроль длины волны перестраиваемых лазеров
- Спектральный анализ различных источников излучения
- Фотометрические измерения
- Измерение люминесцентных и рамановских спектров
Оптическая система
Детектор (цифровая камера)
Регистрация Рамановских спектров при помощи спектрометра SL40 Duo
Регистрация Рамановских спектров при помощи спектрометра SL40 Duo
Оптические характеристики
| Оптическая схема: | оригинальная зеркально-линзовая |
| Относительное отверстие: | 1/4.9 |
| Фокусное расстояние: | 40 мм |
| Коллиматорное зеркало: | асферическое |
| Камерный объектив: | ахроматизированный |
| Размер дифракционной решетки: | 12 x 10 мм |
| Ввод излучения: | с использованием конденсора или с помощью световодов |

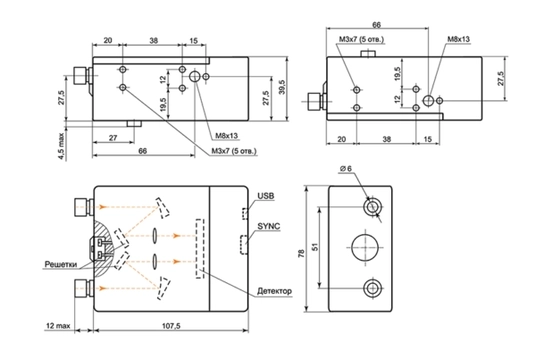

| Габаритные размеры: | 117 х 80 х 40 мм |
| Вес: | 470 г |
Спецификация компактных спектрометров серии SL40 Duo
| Дифракционная решетка: | 600 штр/мм | 1200 штр/мм |
| Длина волны в угле блеска: | 650 нм | 280 нм |
| Обратная линейная дисперсия (сред.): | 34.9 нм/мм | 17.8 нм/мм |
| Спектральное разрешение: | < 0.8 нм | < 0.45 нм |
| Ширина спектрального диапазона регистрации в одном канале: | 450 нм | 230 нм |
| Модель фотоприемника: | высокочувствительный, КМОП S13496 |
| Количество фоточувствительных элементов: | 4096 |
| Размер фоточувствительного элемента: | 7 мкм x 200 мкм |
| Спектральный диапазон чувствительности: | 200 — 1070 нм |
| Скорость считывания: | программно управляемая 1; 2; 3 или 5 MГц |
| Время экспозиции: | от 11 мкс дo 6 сек (5 MГц) |
| Антиблюминг: | есть |
| Функция электронного затвора: | есть |
| Разрядность (АЦП): | 16 бит |
| СКО шума темнового сигнала: | < 4.3 отсчета AЦП (1 MГц); < 5 отсчетов AЦП (5 МГц) |
| Динамический диапазон: | > 10000 |
| Биннинг: | 1 x 2; 1 x 4 |
| Синхронизация: | триггер ВХОД и ВЫХОД, ЗАТВОР |
Программное обеспечение SpectraSP
| Режим визуализации спектра: | раздельный / совместный |
| Режимы сканирования: | отдельный спектр / серия спектров |
| Сканирование: | непрерывное / заданное количество циклов |
| Тип накопления: | cуммирование / усреднение |
| Обработка пиков: | поиск / измерение ширины и интенсивности / построение отчета |
| Сглаживание спектров: | есть |
| Режим фотометрии: | пропускание / поглощение |
| Интегрирование сигнала в заданном диапазоне длин волн: | есть |
| Измерение длины волны в реальном времени: | есть |
| Совместимость данных с MS Office, MS Excel: | есть |
Программное обеспечение SpectraSP
Компактный спектрометр SL40 Duo отлично подходит для регистрации Рамановских спектров. Два канала прибора могут быть оптимизированы либо для одновременной работы с двумя лазерами, либо для получения в два раза более высокого спектрального разрешения.
| Лазер, нм | Решетка, L/мм | Спектральный диапазон, см⁻¹ | Спектральное разрешение, см⁻¹ |
| 785 | 900 | 3190 | 8.8 — 6.3 |
| 785 | 1200 | 2260 | 5.9 — 3.8 |
| 632.7 | 1200 | 3665 | 9.9 — 7.0 |
| 632.7 | 1800 | 2055 | 5.4 — 3.0 |
| 532 | 1800 | 3255 | 8.5 — 5.5 |
| 488 | 1800 | 3995 | 10.6 — 7.1 |
| 488 | 2400 | 2525 | 6.6 — 3.6 |
| 405 | 2400 | 4185 | 10.9 — 7.0 |
| Плотность штрихов, мм⁻¹ | Длина волны в угле блеска, нм | *Обратная линейная дисперсия, нм/мм | Спектральный диапазон, в котором эффективность решетки более 40%, нм | Одновременно регистрируемый спектральный диапазон, нм |
| 2400 | 270 | 7.87 | 185 — 540 | 100 |
| 1800 | 270 | 11.2 | 185 — 540 | 145 |
| 1800 | 500 | 9 | 335 — 1000 | 115 |
| 1200 | 280 | 17.7 | 190 — 560 | 230 |
| 1200 | 400 | 16.9 | 270 — 800 | 220 |
| 1200 | 500 | 16.1 | 335 — 1000 | 210 |
| 1200 | 600 | 15.2 | 400 — 1200 | 195 |
| 1200 | 750 | 13.5 | 500 — 1500 | 180 |
| 600 | 280 | 37.1 | 190 — 560 | 480 |
| 600 | 350 | 36.7 | 235 — 700 | 475 |
| 600 | 450 | 36.1 | 300 — 900 | 470 |
| 600 | 650 | 34.9 | 435 — 1300 | 450 |
| 600 | 750 | 34.2 | 500 — 1500 | 445 |
| 400 | 280 | 56.3 | 190 — 560 | 730 |
| 300 | 350 | 75.2 | 235 — 700 | 975 |
| 300 | 500 | 74.5 | 335 — 1000 | 965 |
| 300 | 600 | 74 | 400 — 1200 | 960 |
| 300 | 700 | 73.4 | 470 — 1400 | 950 |
| 200 | 350 | 113.6 | 235 — 700 | 1475 |
| 200 | 500 | 112.9 | 335 — 1000 | 1465 |
| 200 | 700 | 112 | 470 — 1400 | 1450 |
